Лазерный комплекс для раскроя металла UF-CH6020 12Кв

ЛАЗЕРНЫЙ КОМПЛЕКС ДЛЯ РАСКРОЯ МЕТАЛЛА UF-CH6020

Закрытый тип- 2000*6000мм со сменным столом и кабиной

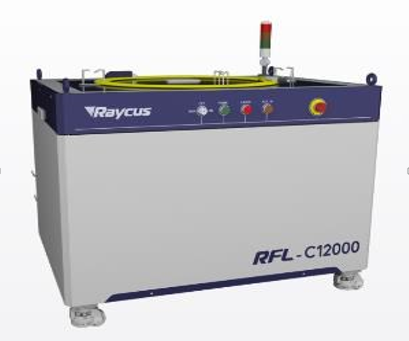

Лазерный источник Raycus/MAX12кВт

Мощность лазера 12000Вт (иттербиевый)

Водяной Чиллер, двойной контроль температуры

Оптическая головка Raytools с автофокусом

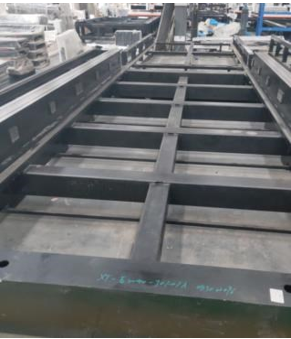

Стол трехкоординатный портальный (XY1Y2Z)

Прецизионная шестерня – рейка (зубчатая) производство европейского производства

Шариковая винтовая пара Тайвань TBI

Линейные направляющие Европейского производства.

Серводвигатель по оси Y Ось Y Японский FIJI 2.9KW (2шт)

Серводвигатель по оси X Ось X Японский FUJI 1.3KW(1шт)

Серводвигатель по оси Z Ось X Японский FUJI0.75KW(1шт)

Редуктор FACTON

Электрические элементы OMRON

Пневматические элементы Японский CKD

Пропорциональный клапан AVENTICS

Кондиционер( для охлаждения источника и головки)

Стабилизатор 150 kva

Пульт дистанционного управления

Система автоматической смазки направляющих и рейки

Система дымоудаления

Промышленный компьютер с функцией удаленной диагностики и приемником WIFI

Прибор для регулировки высоты головки

Пропорциональный клапан

ЧПУ (включено программное обеспечение) Hypcut 8000

Алюминиевая балка;

Двухтемпературная система охлаждения HANLI, Китай;

Характеристики

Технические параметры
Рабочем поле	2000 mm*6000 mm
Ход по оси X	2000 mm
Ход по оси Y	6000 mm
Ход по оси Z	350 mm
Максимальная скорость холостого хода по оси X/Y	≤120 m/min
Максимальное ускорение	1.5G
Точность позиционирования оси XY	±0.03mm
Точность повторного позиционирования по оси XY	±0.02mm
Макс. Нагрузка на столе	≤4000 KG
Скорость холостого перемещения	≤120m/min
Скорость резки	≤50m/min (зависит от материалов)
Рабочее напряжение	Трехфазная AC 380В/50Герц
Машинный шум	﹤75db
Максимальная нагрузка	155 000 кг
Размер станка	15000mm3260 mm2600 mm
